概述

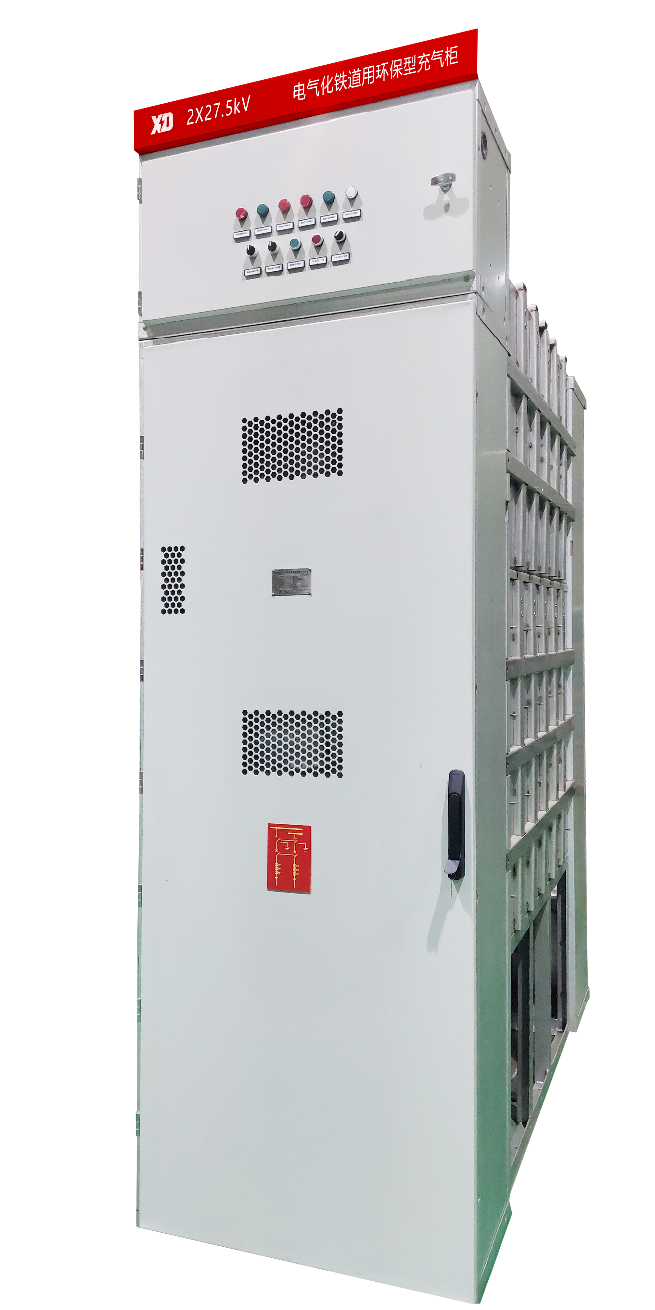

該開關柜適用于額定電壓2X27.5kV電氣化鐵道牽引變電所、開閉所、分區亭的供電系統，作為系統電能的接收、控制、分配和保護之用。產品滿足GB/T3906、GB/T11022、GB/T28428等標準要求。
產品特點
◆ 環保型產品—真空開斷、干燥空氣絕緣；
◆ 方案布置合理，可方便更換一次元器件；方案靈活，可擴展；
◆ 采用固體絕緣母線進行柜間連接，現場不涉及氣體的處理；
◆ 上下氣室均設計有補氣接口，并有滿足現場耐壓和直接驗電需求的檢修接口，方便現場試驗；
◆ 電流、電壓互感器及避雷器外置，方便現場更換和校驗；
◆ 具有獨立的儀表室，可安裝智能操控裝置和數字式控制和保護單元，實現遠距離監視、遙控；
◆ 安裝有氣體監測裝置，對氣箱內部氣體實時監測并能輸出報警和閉鎖信號；
◆ 電氣性能完全可以替代SF6充氣開關柜；
◆ 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
1 |
額定電壓 |
kV |
2×27.5 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
2500 |
4 |
1min工頻耐壓 |
極對地 |
kV |
95 |
真空及隔離斷口 |
110 |
極間 |
140 |
5 |
雷電沖擊耐受電壓 |
極對地 |
kV |
200 |
真空及隔離斷口 |
220 |
極間 |
325 |
6 |
額定短時耐受電流 |
主回路 4s |
kA |
31.5 |
接地開關 2s |
接地連接回路 2s |
7 |
額定峰值耐受電流 |
主回路 |
kA |
80 |
接地開關 |
接地連接回路 |
8 |
斷路器額定短路開斷電流 |
kA |
31.5 |
9 |
斷路器額定短路關合電流（峰值） |
kA |
80 |
10 |
斷路器額定操作循環 |
O-0.3s-CO-180s-CO |
11 |
機械壽命 |
斷路器 |
次 |
10000 |
隔離開關、接地開關 |
次 |
3000 |
12 |
氣體額定壓力（20℃、表壓） |
MPa |
0.05 |
13 |
氣體最低工作壓力（20℃、表壓） |
MPa |
0.03 |
14 |
氣體水分含量（V/V） |
μL/L |
≤250 |
15 |
氣體漏氣率 |
年 |
≤0.05% |
16 |
防護等級 |
IP4X（柜體）/IP67（氣室） |
17 |
分、合閘裝置和輔助回路的額定電源電壓(Ua) |
V |
DC110、DC220、AC220 |
18 |
外形尺寸（寬X高X深） |
mm |
940x2990x2040 |
