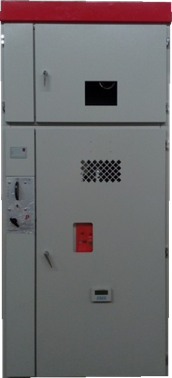

XGN2-12(Z) 箱型固定式戶內交流高壓開關柜
概述
適用于額定電壓12kV及以下、三相交流50Hz單母線及單母線分段系統中，作為電能的接收、控制、分配和保護之用。
產品特點
u 滿足海拔2000米及以下地區；
u 斷路器固定式安裝；斷路器兩端配置隔離開關；
u 電流等級、開斷能力最高可達到4000A/40kA；
u 內部隔室間采用金屬隔板設計；
u 完善的五防閉鎖功能；
u 開關柜雙面維護。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
3.6、7.2、12 |
2 |
額定絕緣 水平 |
1min工頻耐受電壓 |
42/48（相間、相對地／斷口） |
雷電沖擊耐受電壓 |
75/85（相間、相對地／斷口） |
3 |
額定電流 |
A |
630、1250、1600、2000、2500、3150、4000 |
4 |
額定短路開斷電流 |
kA |
20、25、31.5、40 |
5 |
額定短時耐受電流 |
20、25、31.5、40 |
6 |
額定峰值耐受電流 |
50、63、80、100 |
7 |
額定短路持續時間 |
s |
4 |
8 |
額定頻率 |
Hz |
50 |
